量工程師的得力助手
卓越

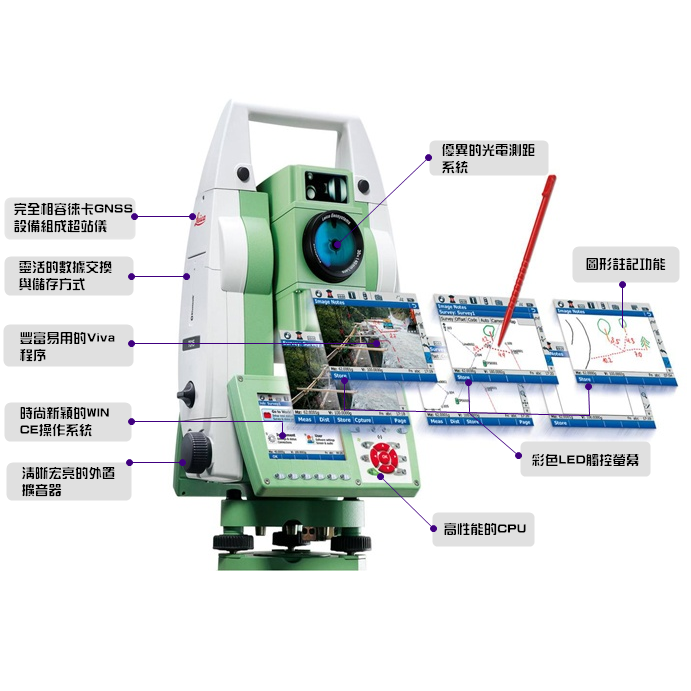

通過使用徠卡Viva TS11/15的眾多卓越功能，無論是內業數據處理還是外業現場測量都易如反掌，讓您的測量工作效率顯著提升。
4大卓越功能
Viva系統軟件
徠卡Viva軟件具有簡潔明了的圖形式目錄和圖文結合一學即會(huì )的向導式程序界面，軟件使用起來簡單便捷，大大節省學習培訓時間，讓您測量工作效率更上一層樓。
注記功能
您可以通過Viva TS11/15的注記功能在電子草圖中使用不同顏色、線形和線寬注記出獨特而有價值的信息，
再也不會(huì )在外業測圖中丟失記錄手簿，或者在惡劣環境中將數據記錄在潮濕的紙上而懊惱。
高性能CPU
更高性能的CPU（532MHz），比TPS1200+（233MHz）快一倍以上。更快的CPU，讓您體驗更順暢的儀器反應速度，計算響應更加迅捷。
VGA彩色觸屏
Viva
TS11/15采用目前市場中唯一FULLVGA（640×480）彩色觸摸顯示屏，更加清晰的界面看起來更加舒服自然，測量作業信息也可完美的展現。
現代化測量的最佳選擇
高效
徠卡Viva
TS11/15采用了優異的光電測距系統和現代設備制造工藝以及超炫的Viva系統軟件，讓您在最短的時間內即可完成復雜的測量任務。
4大高效功能
優異的光電測距系統
徠卡Viva
TS11/15延續了徠卡產品一貫的優異光電測距技術，具有測程遠、精度高、可靠性強等特點，即使是在城市車水馬龍的復雜環境中也可以以小于0.15秒的時間快速捕獲測量目標，準確的得到測量數據。
獨特的系統組合功能

徠卡VivaTS11/15吸取徠卡測量系統多年的設備制造經驗，采用現代馬達驅動、無線數據通信技術，可與徠卡Viva家族其他產品組合升級至單人測量系統、鏡站儀系統和超站儀系統，顛覆傳統測量方式，高效的滿足您的測量需求，讓您領略到1+1>2的效果。
快速的格網掃描功能

可以在全站儀上輕松簡單的對任意地物地貌進行掃描區域定義和設置，儀器將會(huì )按照定義對所選區域進行快速而準確的掃描測量，節省工作時間，提高工作效率。
超炫的Viva軟件功能
Viva系列軟件有清晰明了的圖形化界面和簡潔直觀的功能描述，時尚、動感、易學易用，大大提高作業效率，讓每個人都成為測量專家。
|
|
簡化作業流程的理想選擇
簡便
徠卡Viva TS11/15具有4大簡捷功能，通過使用這些功能讓您的工作更加輕松快捷。
4大簡捷功能
豐富的解決方案
徠卡測量系統提供眾多的軟件和根據中國測量規范、符合國內測量習慣開發的本地化解決方案，無論是電力測量還是地鐵施工及運營監測抑或是水利水電大壩變形監測等等，各種行業皆有相應的解決方案勝任您的任何測量工作。
快捷的通訊連接
可以通過藍牙、3.5G模塊、電臺等多種方式進行便捷的遠程控制，還可以使用GSM、GPRS、UMTS和無線局域網等多種方式進行數據的共享和瀏覽互聯網，讓您運籌帷幄，決勝千里。
簡易的操作面板
TS11/15采用了全新的Viva版面，根據人體工程學結合測量人員使用習慣設計的鍵盤涵蓋了導航鍵、快捷鍵、組合鍵、數字鍵等眾多功能，配合上目前全站儀市場上唯一的FULL
VGA彩色觸摸顯示屏以及新一代的屏幕鍵盤背景燈功能，對于測量工作來說絕對是完美的組合。
便捷的數據交換
提供本地、辦公室無線網絡(luò )、USB、藍牙、3.5G模塊、SD卡等多種數據交換方式，給數據存儲及交換帶來更大的便捷性，從而節省大量的工作時間。
|
|
豐富多樣的升級選擇
徠卡Viva靈活組合，靈活升級
|
|
|
Viva單人測量系統
全站儀通過和控制手簿、手柄電臺的組合可以升級至單人測量系統。單人測量系統改變了以往"一人測量，一人跑桿"的傳統測量模式，以往的測量小組將無需存在，測量員、跑桿員、記錄員全部由一個人獨立承擔，自動化高效的完成測量工作。時間、人工成本大大減少，人人都是精英測量工程師，再多測量工作也可輕松完成。
|
|
Viva鏡站儀系統

全站儀通過和GNSS天線頭、360°棱鏡、電臺手柄以及控制手簿的組合可以升級至鏡站儀系統。鏡站儀系統打破了"先定向后測量"的傳統測量模式，在測量過程中完成全站儀的定向。當您外業工作中GPS信號被遮擋時，用TPS全站儀測量；當全站儀不通視時，用GPS測量，兩臺儀器聯合作業，曾經的困難都迎刃而解。
|
|
Viva超站儀系統
全站儀通過和GNSS天線頭、SmartStation適配器的組合可以升級至超站儀系統。超站儀系統顛覆了"先控制后碎步"的傳統測量模式，可實現無標識測量。具體方法是如在任意點A安置儀器，用RTK定位進行碎步測量。搬站后，在另一點B安置儀器，用RTK定位并以A點為后視點進行定向，A站坐標將自動更新。徠卡獨一無二的超站儀系統，讓測量不再受任何約束。
|
|
手動型－TS11
徠卡Viva
TS11——測量界習慣手動測量精英的全新利器。TS11采用優異的光電測距系統和現代設備制造工藝以及簡單易用的Viva系統軟件，讓您面對測量工作游刃有余。
自動型－TS15
徠卡Viva
TS15具有高效的馬達驅動、ATR自動目標照準、超級搜索等眾多現代化強大功能，將測量工作帶入全新的單人自動化時代，您只需要一臺TS15和一些其他附件，測量工作即可輕松高效完成。
|
|
技術參數
|
|
|||||||||||
| 角度測量 | ● | ● | ● | ● | ● | ||||||
| 距離測量（IR） | ● | ● | ● | ● | ● | ||||||
| 無棱鏡距離測量（RL） | ● | ● | ● | ● | ● | ||||||
| 馬達驅動 | － | ● | ● | ● | ● | ||||||
| 自動目標識別月照準（ATR） | － | － | ● | ● | ● | ||||||
| 超級搜索（PS） | － | － | － | － | ● | ||||||
| RS232、USB和SD卡存儲 | ● | ● | ● | ● | ● | ||||||
| 藍牙通訊 | ● | ● | ● | ● | ● | ||||||
| 儀器內存（1GB） | ● | ● | ● | ● | ● | ||||||
| RH15電臺接口 | － | ● | ● | ● | ● | ||||||
| 導向光（EGL） | ○ | ● | ● | － | ● | ||||||
| 激光指向 | － | － | － | ● | － | ||||||
| 超站儀GS15接收機 | ○ | ○ | ○ | ○ | ○ | ||||||
| 超站儀GS12接收機 | ○ | ○ | ○ | ○ | ○ | ||||||
| CS10/CS15控制手簿 | ○ | ○ | ○ | ○ | ○ | ||||||
|
● = 標準 ○ = 選配 － = 不可用
|
|
||||||
角度測量
|
精度HZ，V［1］ | 1”/ 2” /3”/5” | ||||
| 最小顯示分辨率0.1" | 0.1" | |||||
| 測量方法 | 絕對編碼、連續、對徑測量 | |||||
| 補償器 | 四重軸系補償 | |||||
距離測量
|
距離測量（有棱鏡） | |||||
| 圓棱鏡（GPR1） | 3500m | |||||
| 微型棱鏡（GMP101） | 2000m | |||||
| 360°棱鏡（GRZ4，GRZ122） | 2000m | |||||
| 反射片（60mm×60mm） | 250m | |||||
| 精度/測量時間 | ||||||
| 標準 | 1mm+1.5ppm/一般為2.4s | |||||
| 快速 | 3mm+1.5ppm/一般為0.8s | |||||
| 連續 | 3mm+1.5ppm/一般小于0.15s | |||||
| 距離測量（無棱鏡） | ||||||
| PinPoint R30/R400/R1000 | 30m /400m/1000m | |||||
| 精度/測量時間 | ||||||
| PinPoint R30/R400/R1000 | 2mm+2ppm/一般為3s | |||||
| 常規參數 | ||||||
| 顯示分辨率 | 0.1mm | |||||
| 最短測程 | 1.5m | |||||
| 測量原理 | 基于相位測量原理（同軸，紅色可見激光） | |||||
| 激光點的大小 | 在30m：7mm×10mm，在50m：8mm×20mm | |||||
綜合數據
|
操作系統 | Windows CE 6.0 | ||||
| 處理器 | Freescale i.MX31 533 MHz ARM Core | |||||
| 望遠鏡放大倍數 | 30× | |||||
| 物鏡孔徑 | 40mm | |||||
| 視場 | 1°30’， 在100m處為2.7m | |||||
| 調焦范圍 | 1.7m到無窮遠 | |||||
| 顯示屏 | VGA（640×480），大彩色LED觸摸屏 | |||||
| 鍵盤 | 36鍵（12功能鍵，12字母數字鍵），照明功能 | |||||
| 儀器內存/外置存儲 | 1GB閃存/SD卡，USB | |||||
| 接口 | RS232，藍牙，微型USB端口 | |||||
| 圓水準器靈敏度 | 6'/2mm | |||||
| 激光對中精度 | 在1.5m高1.5mm | |||||
| 微動螺旋個數 | 1水平/1垂直 | |||||
| 電池類型 | 鋰電池 | |||||
| 操作時間 | 5-8小時（GEB221） | |||||
| 電壓/容量 | 7.4 V / 4.4 Ah | |||||
| 全站儀重量 | 4.8-5.5kg | |||||
| 長/寬/高 | 345mm/226mm/203mm | |||||
| 工作/存儲環境 | -20℃到+50℃/-40℃到+70℃ | |||||
| 防塵防水/濕度 | IP55/95%，防冷凝 | |||||
| 溫度傳感器（選配） | 根據外界環境溫度自動改正 | |||||
導向光（EGL）
|
工作范圍 | 1.5m-150m | ||||
| 定位精度 | 5cm在100m遠處 | |||||
馬達驅動
|
轉速 | 45/s | ||||
自動目標識 別與照準 （ATR）
|
棱鏡類型 | ATR模式 | 鎖定模式 | |||
| 圓棱鏡（GPR1） | 1000m | 800m | ||||
| 360°棱鏡（GRZ4、GRZ122) | 800m | 600m | ||||
| 反射片（60mm×60mm） | 55m | － | ||||
| 微型棱鏡（GMP101） | 500m | 400m | ||||
| 360°棱鏡最短測距 | 1.5m | 5m | ||||
| ATR測角精度HZ、V | 1” | |||||
| 基本定位精度 | ±1mm | |||||
| 測量時間（GPR1） | 3-4s | |||||
| 切向跟蹤速度（標準模式） | 在20m處5m/s，在100m處25m/s | |||||
| 徑向跟蹤速度（跟蹤模式） | 4m/s | |||||
| 視場中搜索時間 | 一般1.5s | |||||
| 視場 | 1°30’ | |||||
| 自定義搜索窗口 | 可以 | |||||
超級搜索（PS）
|
圓棱鏡（GPR1） | 300m | ||||
| 微型棱鏡（GMP101） | 100m | |||||
| 360°棱鏡（GRZ4、GRZ122） | 300m | |||||
| 最短距離 | 1.5m | |||||
| 一般搜索時間 | 5-10s | |||||
| 默認搜索區域 | HZ：360°，V：36° | |||||
| 自定義搜索窗口 | 可以 | |||||
| 程序及解決方案［3］ | 多測回測角、隧道斷面測量解決方案、油罐測量解決方案、自由設站、參考線測量、體積計算、導線測量、隱蔽點測量、COGO計算等等 | |||||
